Schnellkupplung 50mm Absaugsysteme als STL Datei

Produktbeschreibung:

Hier bekommst du den 50mm Schnellkupplungs-Anschluss A und Adapter B als herunterladbare STL-Datei – die ideale Lösung für eine schnelle, sichere und flexible Verbindung in 50mm Staubabsaugsystemen.

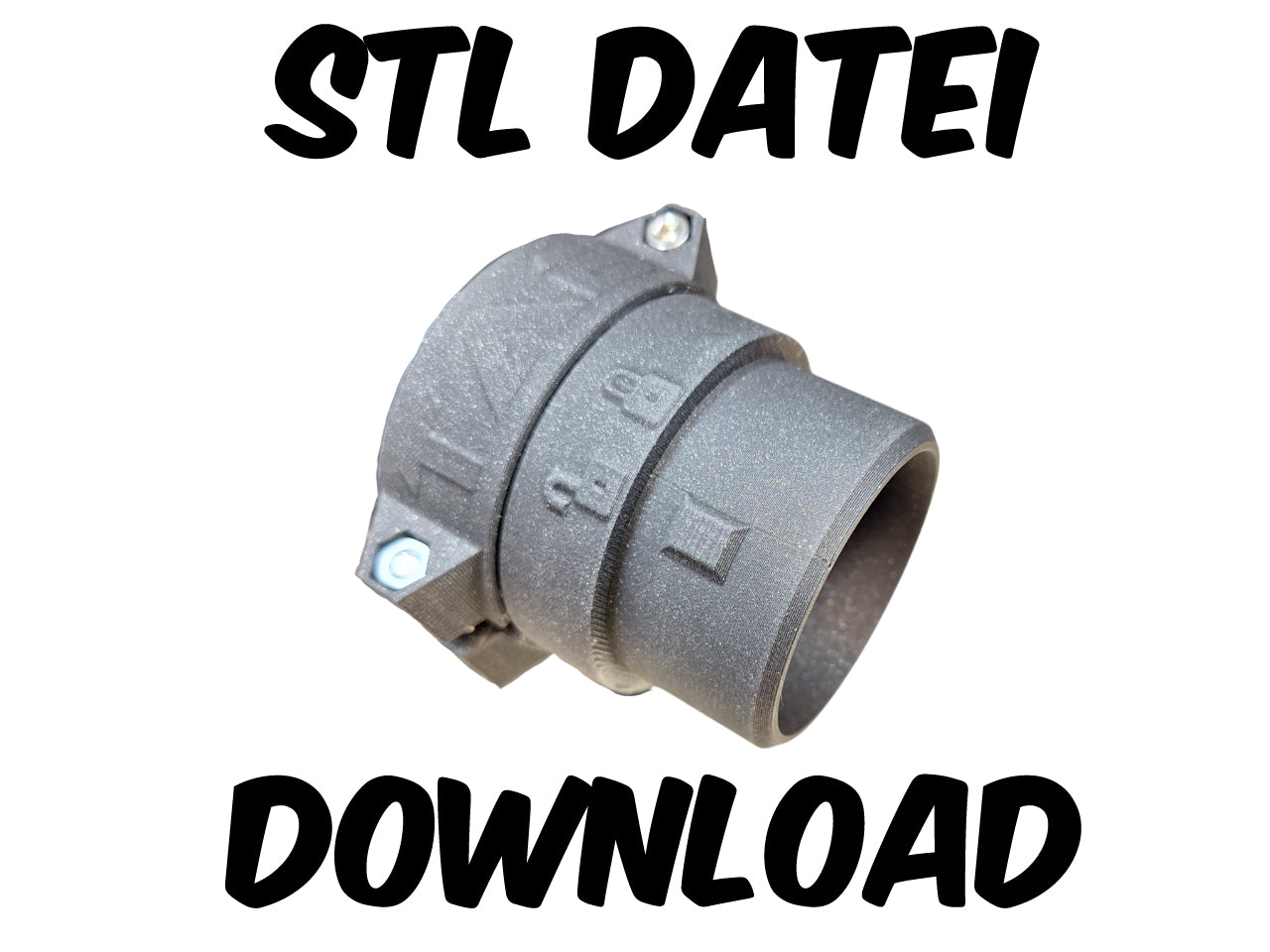

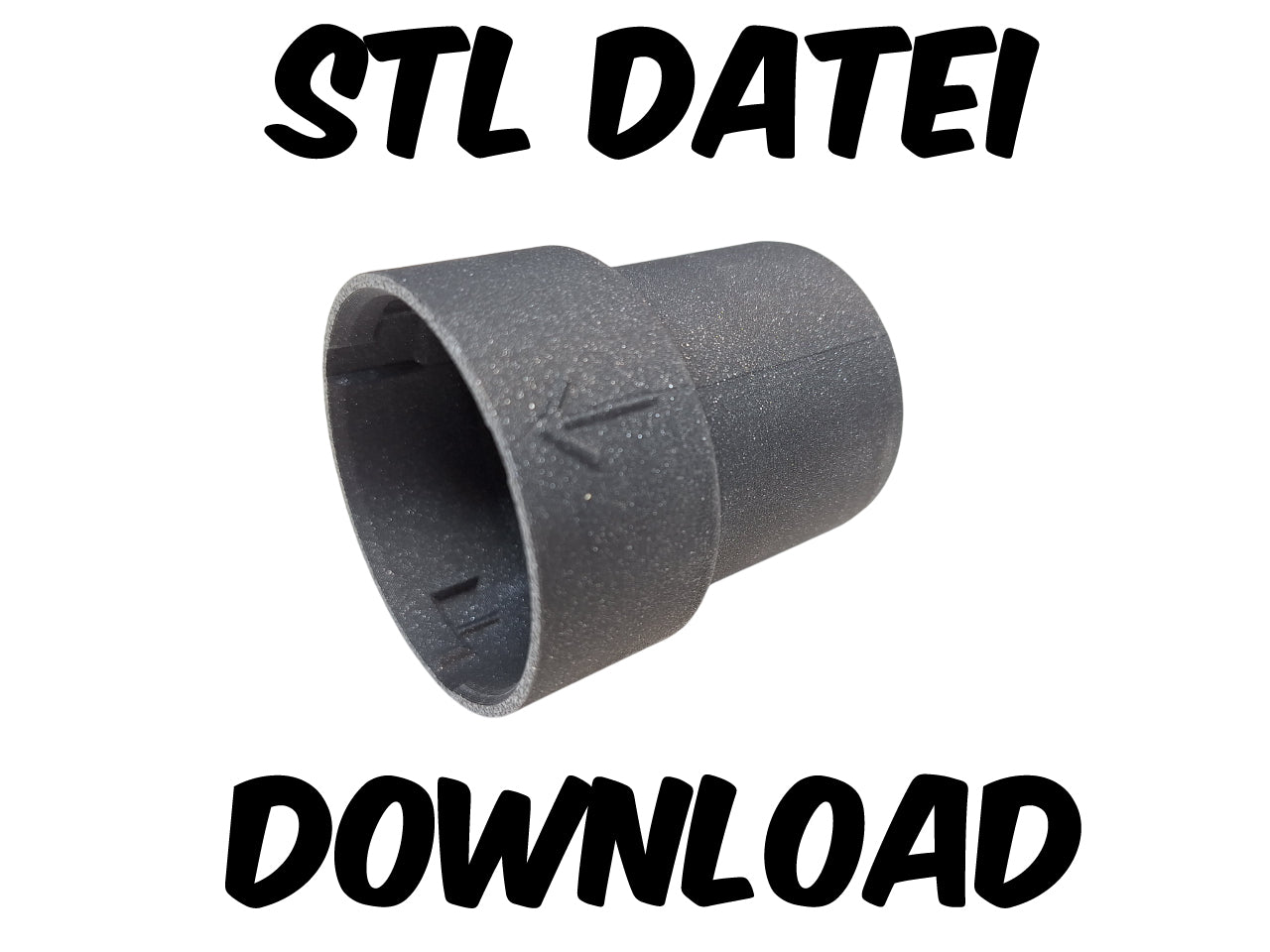

Der Anschluss A wird direkt an Maschinen mit einem Rohr-Außendurchmesser von 50mm angebracht, während an Adapter B ein Absaugschlauch mit einem Innendurchmesser von 50mm angeschlossen wird.

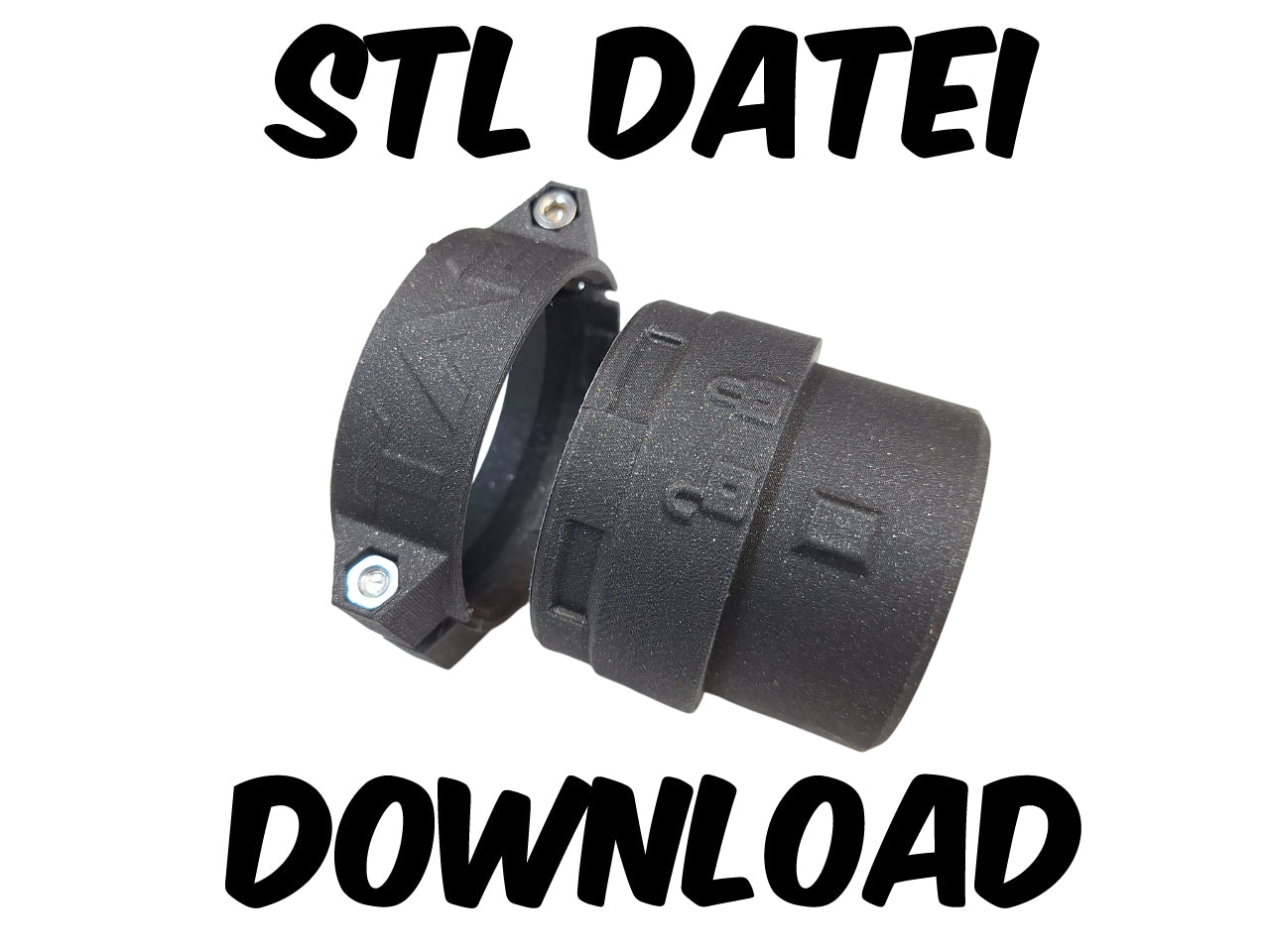

Das Kupplungssystem ermöglicht ein einfaches und werkzeugloses Verbinden:

• Anschluss A wird auf das Gegenstück geschoben und mit einer 50mm Schlauchschelle (nicht enthalten) fixiert.

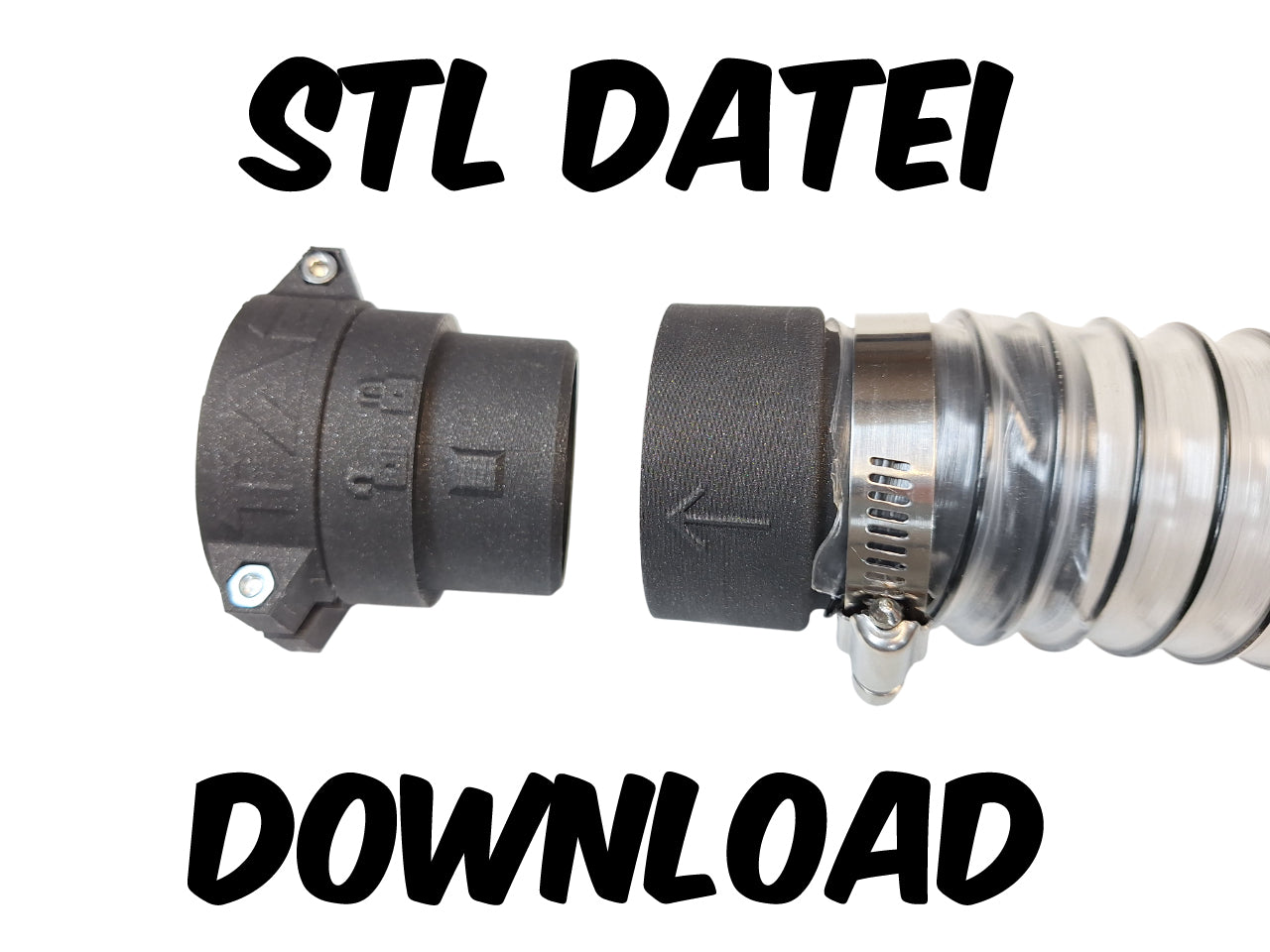

• Adapter B wird aufgesteckt und durch Drehen verriegelt – das Lösen erfolgt in umgekehrter Reihenfolge.

Dank der modularen Bauweise lassen sich mehrere Maschinen flexibel an eine Absaugung anschließen.

Du benötigst 2x M4x35mm Zylinderkopf Schrauben + 2x M4 Muttern für den Zusammenbau.

Für den Adapter benötigst du 50mm Schlauchschellen.

Kompatibilität:

• Anschluss A: Passend für Maschinen mit 50mm Rohr-Außendurchmesser
• Adapter B: Passend für Absaugschläuche mit 50mm Innendurchmesser
• Erweiterbar: Mehrere Anschlüsse und Adapter können flexibel kombiniert werden

Wichtig:

Für den Betrieb wird mindestens ein Anschluss A und ein Adapter B benötigt. Zusätzliche Anschlüsse oder Adapter können je nach Bedarf ergänzt werden.

Download:

Nach dem Kauf erhältst du eine E-Mail mit einem Download-Link für folgende Dateien:
✅ STL-Datei für den Anschluss A
✅ STL-Datei für den Adapter B
✅ Produktdatenblatt A u. B (PDF-Format)

📌 Tipp: Überprüfe deinen Spam-Ordner, falls du die E-Mail nicht findest. Bei Problemen stehe ich dir gerne zur Verfügung.

Drucker-Einstellungen:

• Material: Ich empfehle den Druck mit Prusament PETG für optimale Stabilität.
• Empfohlene Einstellungen:
  • Wandstärke: 6 Umrandungen
  • Schichten: 5 Schichten oben und unten
  • Infill: 20%
• Wichtig: Die exakte Platzierung auf der Druckplatte und die Verwendung von Supportstrukturen hängen vom individuellen Drucker ab.

📌 Hinweis: Abweichende Drucker, Materialien oder Slicer können die Druckqualität beeinflussen. Für Qualitätsprobleme aufgrund abweichender Bedingungen übernehme ich keine Verantwortung.

Lieferumfang & Preis:

• Der Lieferumfang umfasst die digitale STL-Datei für den Anschluss A und den Adapter B sowie ein Produktdatenblatt A u. B (PDF).
• Abbildungen dienen nur der Illustration.
• Der Endpreis gilt für das digitale Produkt und wird gemäß Mehrwertsteuersatz berechnet.

Technische Daten:

Anschluss A:

• Maße: L72mm x B58,5mm x H60mm
• Material: PETG (bei eigenem Druck)
• Farbe: Abhängig vom verwendeten Filament
• Kompatibilität: 50mm Anschlüsse / Adapter B

Adapter B:

• Maße: L58,5mm x B58,5mm x H67mm
• Material: PETG (bei eigenem Druck)
• Farbe: Abhängig vom verwendeten Filament
• Kompatibilität: 50mm Anschlüsse / Anschluss A

Urheberrecht & Lizenz:

⚠️ Copyright: Die STL-Dateien sind urheberrechtlich geschützt und dürfen ausschließlich für den persönlichen Gebrauch verwendet werden.
❌ Kommerzielle Nutzung: Die unautorisierte Weitergabe, der Verkauf oder die Modifikation dieser Dateien sind untersagt. Verstöße werden rechtlich verfolgt.

Verkäufer- und Herstellerinformationen:

• Verkäufer & Hersteller: Dominik Hubauer / Tabs Workbench
• Anschrift: Am Einfang 11, 84032 Altdorf
• Kontakt: Kontaktformular oder per E-Mail unter support@tabsworkbench.com

Umwelt & Verantwortung:

Dieses digitale Produkt ermöglicht eine nachhaltige und ressourcenschonende Produktion durch 3D-Druck vor Ort.

📌 Bitte beachten: Da es sich um ein digitales Produkt handelt, ist ein Umtausch ausgeschlossen.
