Schnellkupplung 100mm Absaugsysteme als STL Datei

Produktbeschreibung:

Hier bekommst du den 100mm Schnellkupplungs-Anschluss A und Adapter B als herunterladbare STL-Datei – die ideale Lösung für eine schnelle, sichere und flexible Verbindung in 100mm Staubabsaugsystemen.

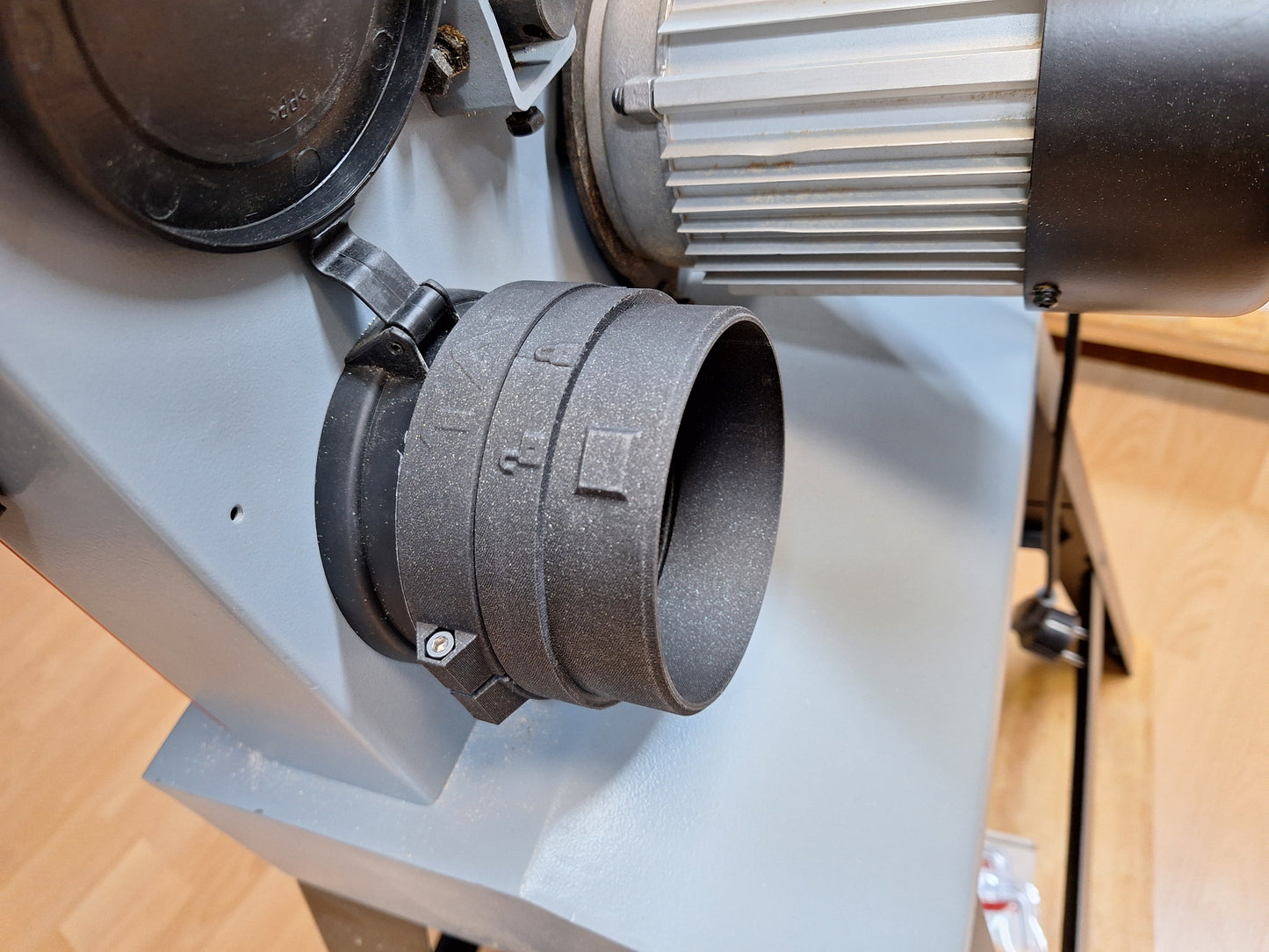

Der Anschluss A wird direkt an Maschinen mit einem Rohr-Außendurchmesser von 100mm angebracht, während an Adapter B ein Absaugschlauch mit einem Innendurchmesser von 100mm angeschlossen wird.

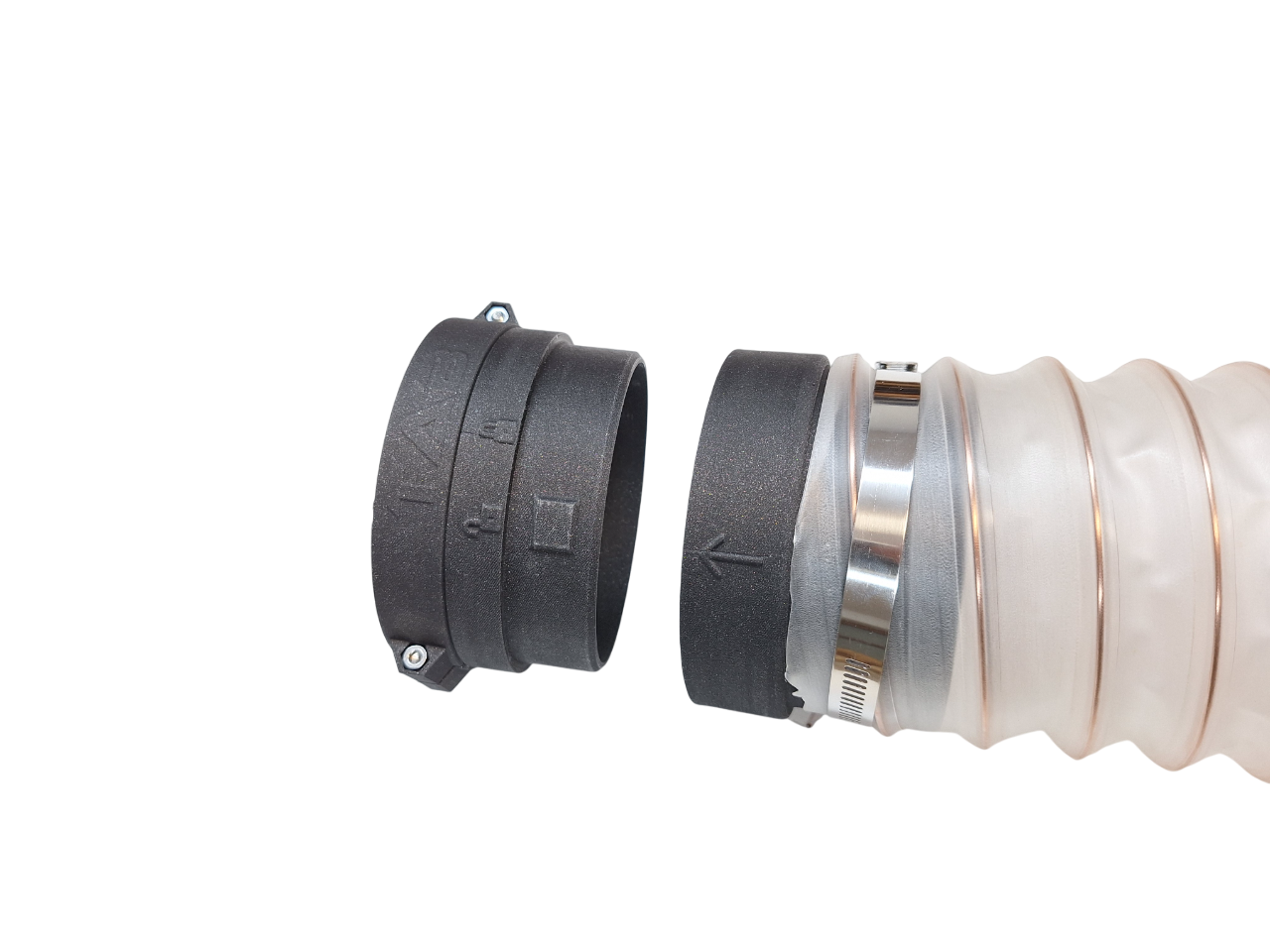

Das Kupplungssystem ermöglicht ein einfaches und werkzeugloses Verbinden:

• Anschluss A wird auf das Gegenstück geschoben und mit einer 100mm Schlauchschelle (nicht enthalten) fixiert.
• Adapter B wird aufgesteckt und durch Drehen verriegelt – das Lösen erfolgt in umgekehrter Reihenfolge.

Dank der modularen Bauweise lassen sich mehrere Maschinen flexibel an eine Absaugung anschließen.

Im Download Link findest du auch noch die erste Version des Anschluss A mit Krone, inzwischen gibt es die Version AV2 mit den Klemmen. Da benötigst du 2x M4x35mm Zylinderkopf Schrauben + 2x M4 Muttern.

Für den Adapter oder Anschluss A (mit Krone) benötigst du 100mm Schlauchschellen.

Kompatibilität:

• Anschluss A: Passend für Maschinen mit 100mm Rohr-Außendurchmesser
• Adapter B: Passend für Absaugschläuche mit 100mm Innendurchmesser
• Erweiterbar: Mehrere Anschlüsse und Adapter können flexibel kombiniert werden

Wichtig:

Für den Betrieb wird mindestens ein Anschluss A und ein Adapter B benötigt. Zusätzliche Anschlüsse oder Adapter können je nach Bedarf ergänzt werden.

Download:

Nach dem Kauf erhältst du eine E-Mail mit einem Download-Link für folgende Dateien:
✅ STL-Datei für den Anschluss A
✅ STL-Datei für den Adapter B
✅ Produktdatenblatt A u. B (PDF-Format)

📌 Tipp: Überprüfe deinen Spam-Ordner, falls du die E-Mail nicht findest. Bei Problemen stehe ich dir gerne zur Verfügung.

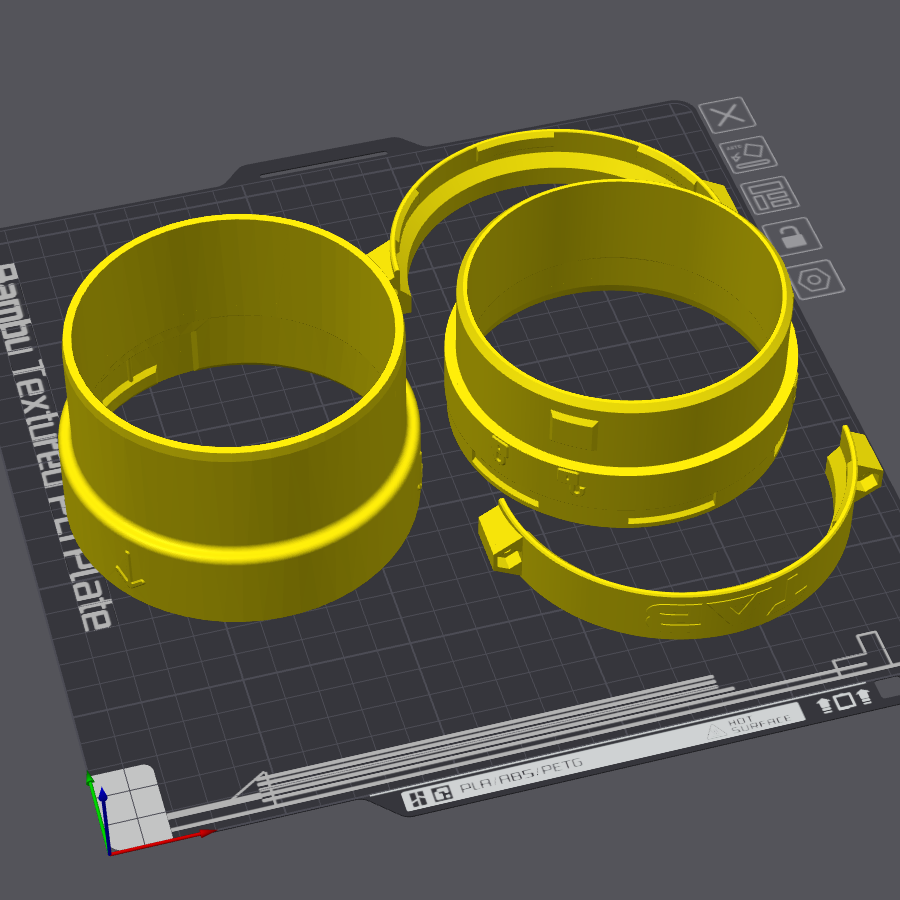

Drucker-Einstellungen:

• Material: Ich empfehle den Druck mit Prusament PLA für optimale Stabilität.
• Empfohlene Einstellungen:
  • Wandstärke: 6 Umrandungen
  • Schichten: 5 Schichten oben und unten
  • Infill: 20%
• Wichtig: Die exakte Platzierung auf der Druckplatte und die Verwendung von Supportstrukturen hängen vom individuellen Drucker ab.

📌 Hinweis: Abweichende Drucker, Materialien oder Slicer können die Druckqualität beeinflussen. Für Qualitätsprobleme aufgrund abweichender Bedingungen übernehme ich keine Verantwortung.

Lieferumfang & Preis:

• Der Lieferumfang umfasst die digitale STL-Datei für den Anschluss A und den Adapter B sowie ein Produktdatenblatt A u. B (PDF).
• Abbildungen dienen nur der Illustration.
• Der Endpreis gilt für das digitale Produkt und wird gemäß Mehrwertsteuersatz berechnet.

Technische Daten:

Anschluss A:

• Maße: L108,5mm x B108,5mm x H62mm
• Material: Polylactid (PLA) (bei eigenem Druck)
• Farbe: Abhängig vom verwendeten Filament
• Kompatibilität: 100mm Anschlüsse / Adapter B

Adapter B:

• Maße: L108,5mm x B108,5mm x H67mm
• Material: Polylactid (PLA) (bei eigenem Druck)
• Farbe: Abhängig vom verwendeten Filament
• Kompatibilität: 100mm Anschlüsse / Anschluss A

Urheberrecht & Lizenz:

⚠️ Copyright: Die STL-Dateien sind urheberrechtlich geschützt und dürfen ausschließlich für den persönlichen Gebrauch verwendet werden.
❌ Kommerzielle Nutzung: Die unautorisierte Weitergabe, der Verkauf oder die Modifikation dieser Dateien sind untersagt. Verstöße werden rechtlich verfolgt.

Verkäufer- und Herstellerinformationen:

• Verkäufer & Hersteller: Dominik Hubauer / Tabs Workbench
• Anschrift: Am Einfang 11, 84032 Altdorf
• Kontakt: Kontaktformular oder per E-Mail unter support@tabsworkbench.com

Umwelt & Verantwortung:

Dieses digitale Produkt ermöglicht eine nachhaltige und ressourcenschonende Produktion durch 3D-Druck vor Ort.

📌 Bitte beachten: Da es sich um ein digitales Produkt handelt, ist ein Umtausch ausgeschlossen.
